TSを使った車体（ブルドーザー）キャリブレーションにて履帯の計測箇所がわからない

質問

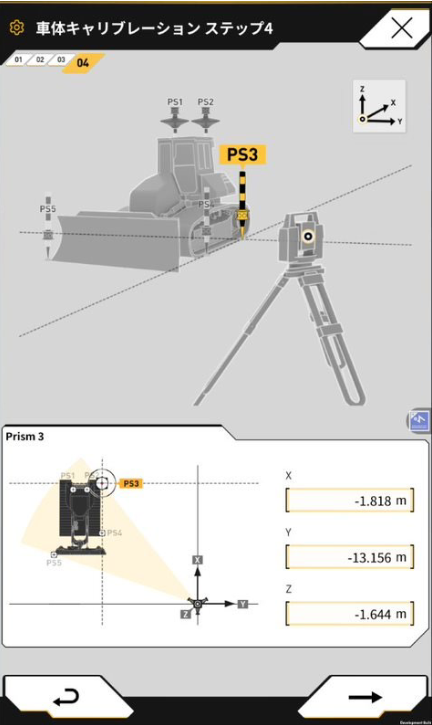

ブルドーザーにFlexキットを取付け、トータルステーション（TS）で車体キャリブレーションをしているが、履帯の計測位置（PS3、PS4)がよくわからない。

回答

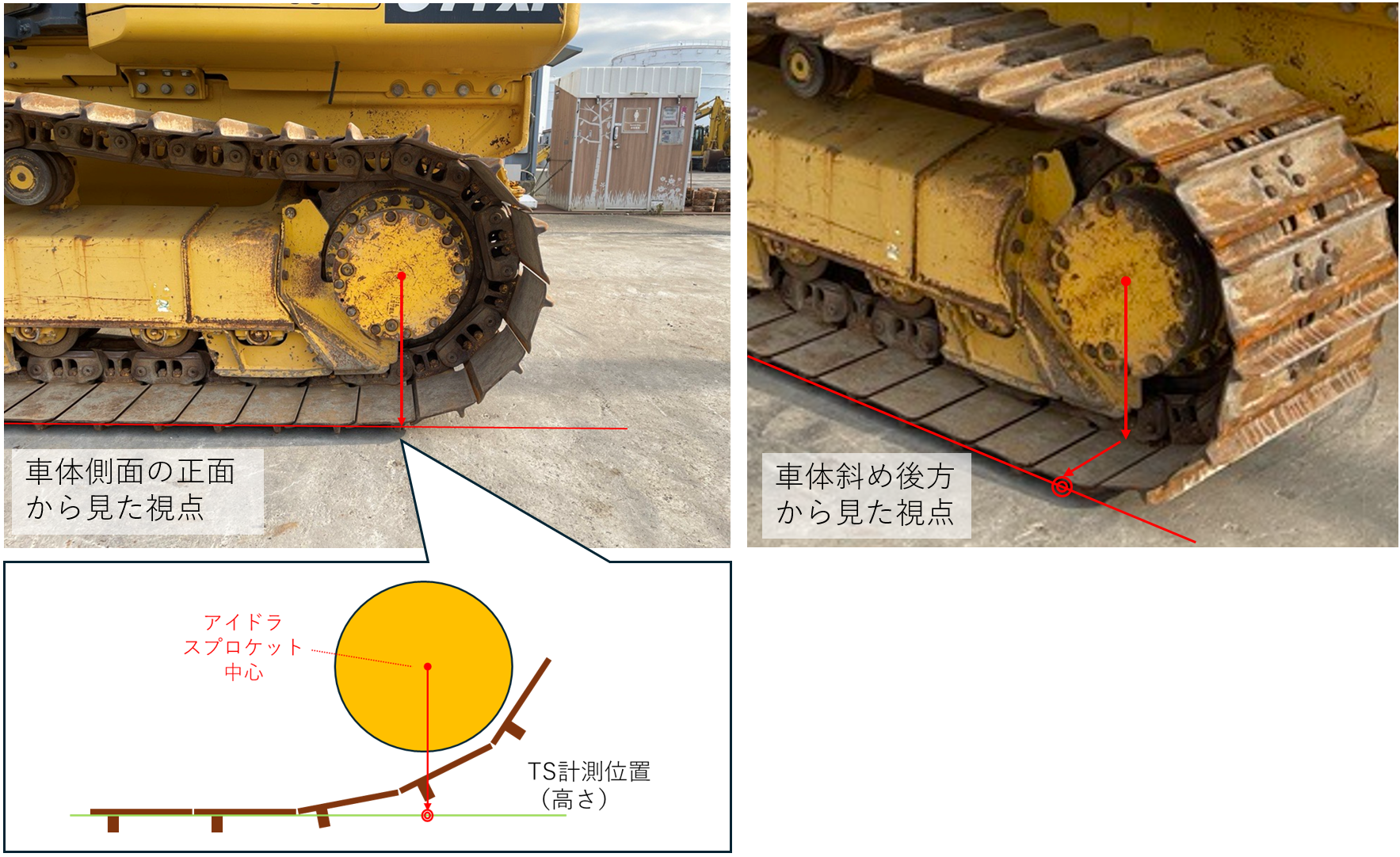

アイドラ、スプロケットの中心位置を基準とする垂直に下した履帯側面の位置を計測して下さい。特に計測高さに関して、履帯が接地面から浮いた位置にある場合は、接地面の延長線との交点を狙って計測して下さい。

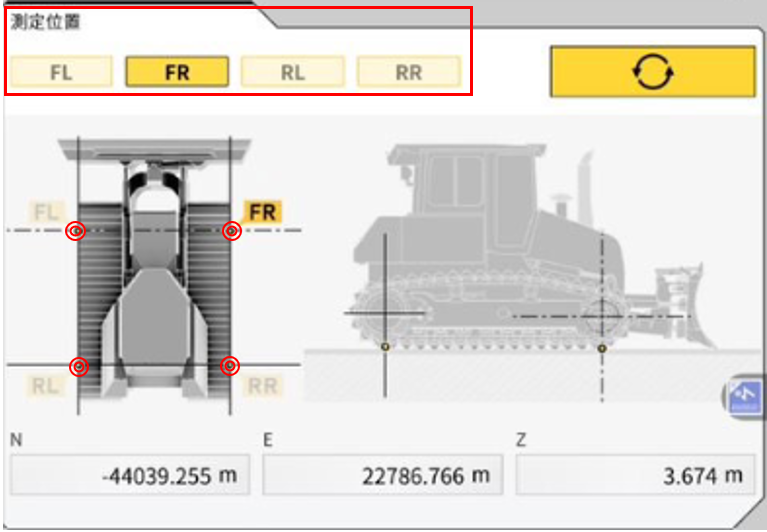

上記（PS3,PS4)の履帯計測位置が測定機能（精度確認）の結果に大きく影響しますので、アイドラ、スプロケットの中心位置を基準とした計測を推奨します。
