位置精度の確認方法について教えてほしい

質問

Smart Construction 3D Machine Guidance Flexの位置精度の確認方法を教えてください。

回答

マシンガイダンスのメニューの「ガイダンス設定」の「位置測定」から確認できます。

解説

1）事前準備

基準については、各現場の基準に合わせてください。
精度確認の際は、ローカライゼーションファイルや基準点の座標が正しいことを確認してください。

メイン画面上部のGNSS情報がFix(緑色)している状態で実施ください。

2）確認方法

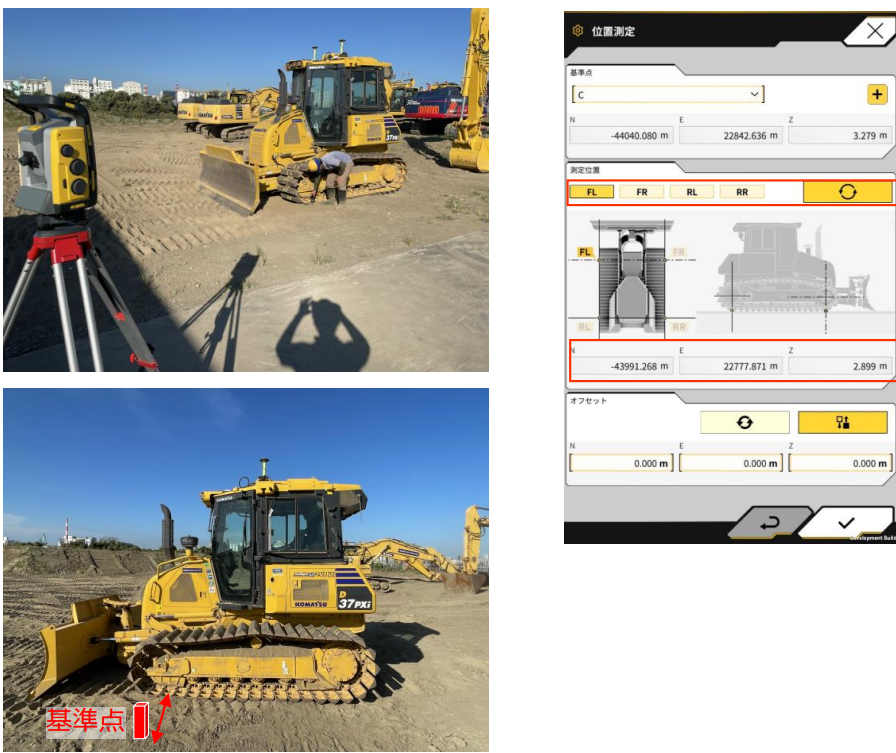

稼働現場に基準点 / 基準杭が設置されている場合は、基準点 / 基準杭付近まで車両を移動します。

トータルステーションを使って位置計測結果と比較をするのが望ましいですが、トータルステーションが準備できない場合は、基準点などにできるだけ近づき、大きく位置や高さがズレていないことを確認して下さい。

• 「マシンガイダンス」を起動
• 「メニュー(歯車マーク)」をタップ
• 「ガイダンス設定」をタップ

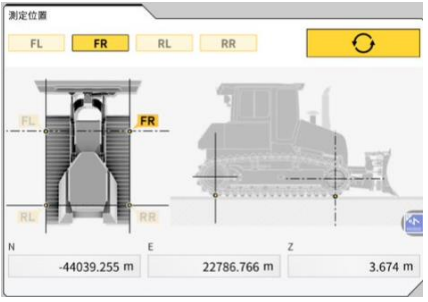

• 「位置測定」をタップ

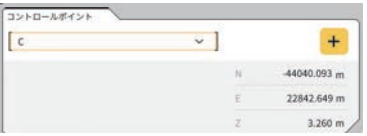

• 計測に使用する「コントロールポイント」を選択
• 手動で設定する場合は ＋ボタンをタップして、名前、N/E/Z 値を入力して✓ボタンをタップ

• GNSS 捕捉 していないときは、 ボタンが「GNSS FIX NOT VALID」と表示されるので、捕捉してから実施してください。

参考

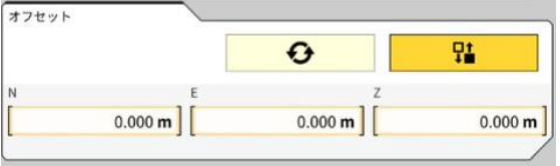

１．オフセット機能/オフセット機能解除

　　　/
「位置座標」を計算した後、「オフセット」画面で上記ボタンをタップすると、「差分」で表示されている N、E、Z がオフセットされて、マシンガイダンス画面の建機が表示されます。
「リセット」ボタンをタップすると、既に入力されているオフセット値を消去できます。
オフセット値は手入力が可能です。
設定したオフセット値を反映するには、画面右下の✓ボタンをタップします。
